它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻
參考標準：DL/T 845.1-2004，DL/T 474.1-2018
- 數字絕緣電阻表由中大規模集成電路組成
- 直流電壓交流電壓吸收比和極化指數功能
- LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。 額定絕緣測試電壓范圍250V～10kV,絕緣電阻測量范圍0.01MΩ～2000GΩ。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
產品別稱：絕緣電阻測試儀、高壓絕緣電阻測試儀、數字絕緣電阻測試儀、智能絕緣電阻測試儀
產品參數
絕緣電阻量程及精度
| 測量功能 | 輸出電壓 | 測量范圍 | 精度 | 分辨率 |
| 絕緣電阻 | 250V(±10%) | 0.1 MΩ～10MΩ | ±3%rdg±5dgt | 0.01MΩ |
| 10 MΩ～100MΩ | ±3%rdg±5dgt | 0.1MΩ | ||
| 100MΩ～1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1GΩ～10GΩ | ±20%rdg±5dgt | 0.01GΩ | ||
| 10GΩ～30GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 500V(±10%) | 0.2 MΩ～20MΩ | ±3%rdg±5dgt | 0.01MΩ | |
| 20 MΩ～200MΩ | ±3%rdg±5dgt | 0.1MΩ | ||
| 200MΩ～2000MΩ | ±3%rdg±5dgt | 1MΩ | ||
| 2GΩ～20GΩ | ±20%rdg±5dgt | 0.01GΩ | ||
| 20GΩ～50GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 1000V(±10%) | 0.5MΩ～50MΩ | ±3%rdg±5dgt | 0.01MΩ | |
| 50 MΩ～500MΩ | ±3%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±3%rdg±5dgt | 1MΩ | ||
| 5GΩ～50GΩ | ±20%rdg±5dgt | 0.01GΩ | ||
| 50GΩ～100GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 2500V(±10%) | 1 MΩ～10MΩ; | ±3%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～100MΩ | ±3%rdg±5dgt | 0.1MΩ | ||
| 100 MΩ～1000MΩ | ±3%rdg±5dgt | 1MΩ | ||
| 1 GΩ～10GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ～100GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ～300GΩ; | ±20%rdg±5dgt | 1GΩ | ||
| 5000V(±10%) | 2 MΩ～20MΩ | ±3%rdg±5dgt | 0.01MΩ | |
| 20 MΩ～200MΩ | ±3%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ～2000MΩ | ±3%rdg±5dgt | 1MΩ | ||
| 2 GΩ～20GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 20 GΩ～200GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ～2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 10kV(±10%) | 5 MΩ～50MΩ | ±3%rdg±5dgt | 0.01MΩ | |
| 50 MΩ～500MΩ | ±3%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5 GΩ～50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50 GΩ～500GΩ | ±20%rdg±5dgt | 0.1GΩ |
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
電壓量程及精度
| 測量功能 | 測量范圍 | 精度 | 分辨率 |
| 直流電流 | DC 0.0V～1000V | ±1.5%rdg±3dgt | 0.1V |
| 交流電壓 | AC 0.0V～750V | ±1.5%rdg±3dgt | 0.1V |
技術規格
| 功能 | 絕緣電阻測試，電壓測試 | ||
| 基準條件 | 23℃±5℃，75%rh以下 | ||
| 額定電壓(V) | 250；500；1000；2500；5000V；10KV | ||
| 測量電壓(V) | 額定電壓×（1±10%） | ||
| 絕緣電阻量程（GΩ） | 0.01MΩ～2000GΩ | 分辨率: 0.01MΩ | |
| 直流電壓量程 | 0～1000V | 分辨率: 0.1V | |
| 交流電壓量程 | 0～750V | 分辨率: 0.1V | |
| 吸收比和極化指數測量 | 有 | ||
| 輸出短路電流 | ≥5mA(10KV) | ||
| 電源 | 12.6V充電鋰電池 | ||
| 背光 | 可控灰白屏背光，適合昏暗場所使用 | ||
| 顯示模式 | 4位超大LCD顯示，灰白屏背光 | ||
| LCD顯示尺寸 | 108mm×65mm | ||
| 儀表尺寸 | 長寬高：277.2mm×227.5mm×153mm | ||
| USB接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 | ||
| 通 訊 線 | USB通訊線1條 | ||
| 測試線 | 高壓棒紅色3米，高壓測試線黑色1.5米，綠線1.5米 | ||
| 數據存儲 | 500組，閃爍顯示“FULL”符號表示存儲已滿 | ||
| 數據查閱 | 數據查閱功能：“MR”符號顯示 | ||
| 溢出顯示 | 超量程溢出功能：“>”符號顯示 | ||
| 報警功能 | 大于或小于設定值發出報警提示。 | ||
| 功耗 | 待機: 30mA Max(背光關閉), 開機開背光: 42mA Max | ||
| 測量：200mA Max(背光關閉) | |||
| 儀表質量 | 2750g(含電池) | ||
| 電池電壓 | 電池電壓不足，顯示低電符號 | ||
| 自動關機 | 儀表無操作15分鐘關機 | ||
| 絕緣電阻 | ≥50MΩ(測量線路與外殼間) | ||
| 耐壓 | AC3kV/50Hz 1min | ||
| 工作溫度和濕度 | －10℃～+50℃＜85%RH | ||
| 貯存溫度和濕度 | －15℃～+55℃＜90%RH | ||
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V | ||
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。
- 2、本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。
- 3、具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。
- 4、它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
- 5、絕緣電阻測試儀由中大規模集成電路組成。
- 6、本表輸出功率大，輸出電壓等級多（有6個電壓等級）。
- 7、額定絕緣測試電壓范圍250V～10kV,絕緣電阻測量范圍0.01MΩ～2000GΩ。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
產品視頻

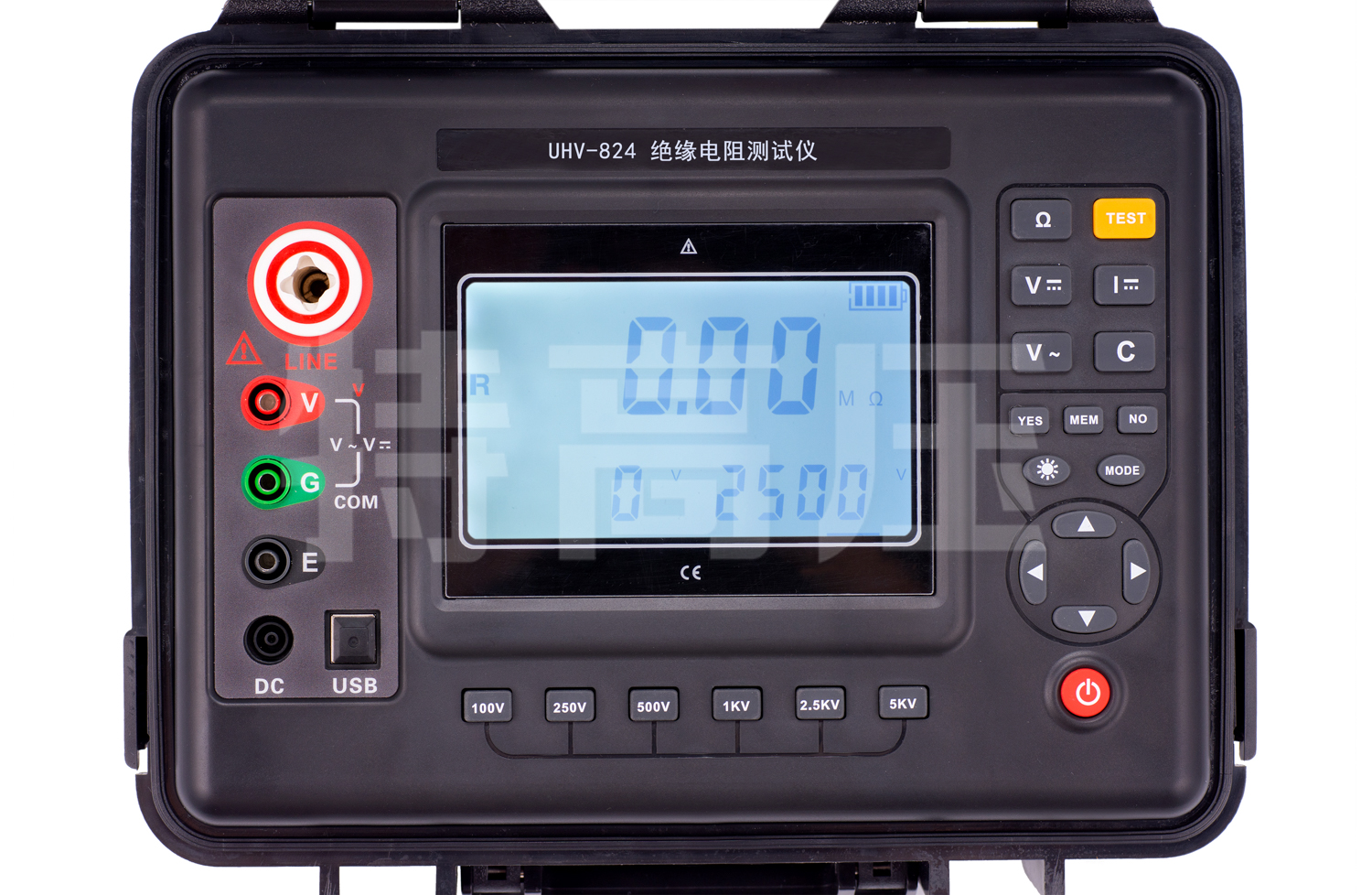

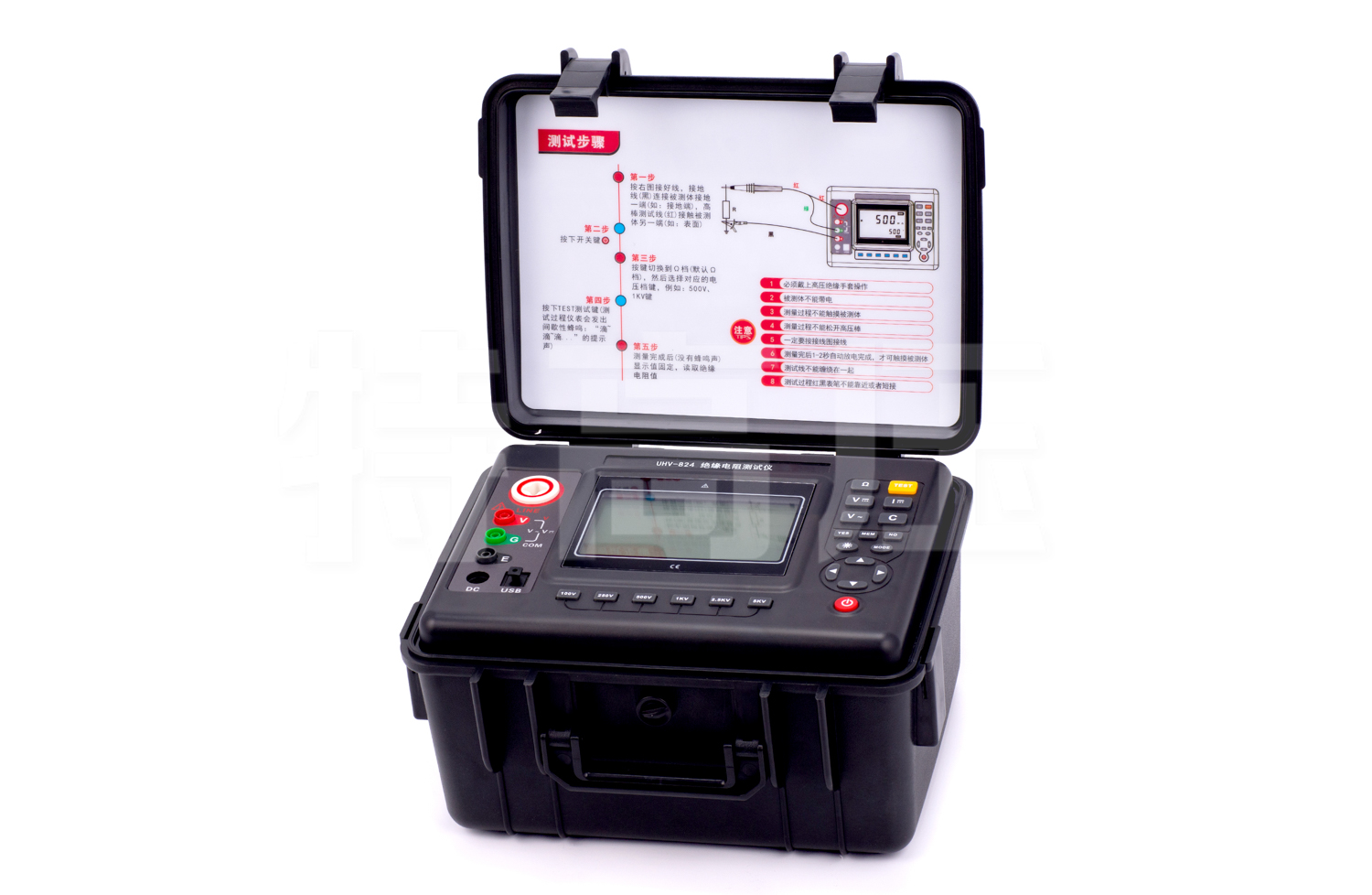

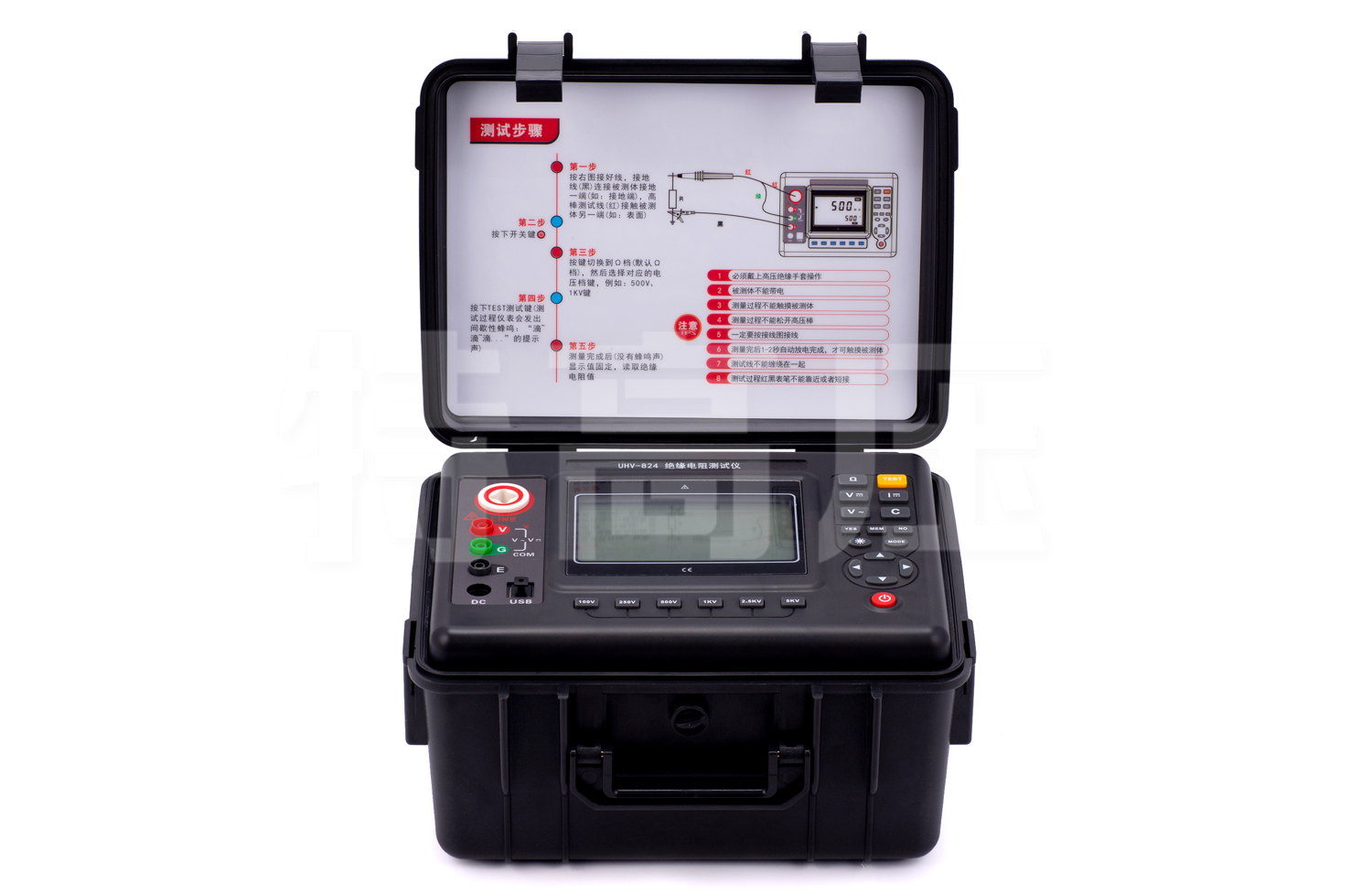

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
